無線通信設備的發射和接收性能決定著其在通信網中的表現。為了維護電磁環境和無線通信的安全，國內外均頒布標準強制性要求無線設備的OTA（Over The Air）測試，測試結果可以準確反映無線設備在真實使用環境中的輻射性能，與用戶實際體驗密切相關。因此OTA測試技術也從僅為了通過終端認證過渡到研發和生產的各個環節。
作為工業和信息化部產業技術基礎公共服務平臺、中國通信工業協會計量檢測服務中心，廣電計量構建了通信行業領先的計量檢測技術服務能力。
廣電計量 OTA 檢測實驗室
√ 一套SISO & MIMO OTA暗室
√ 一套128球面近場暗室
√ 一套緊縮場暗室

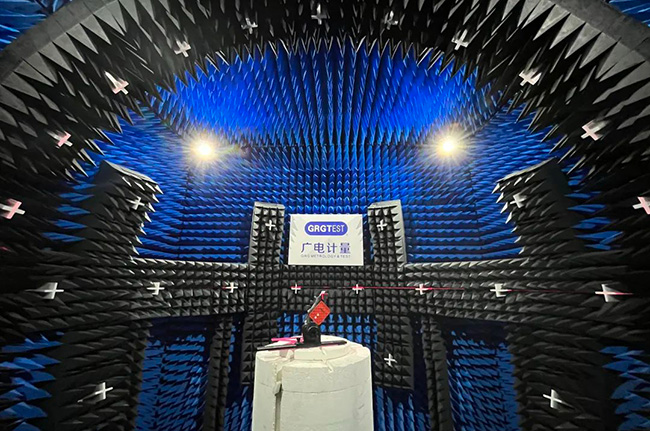

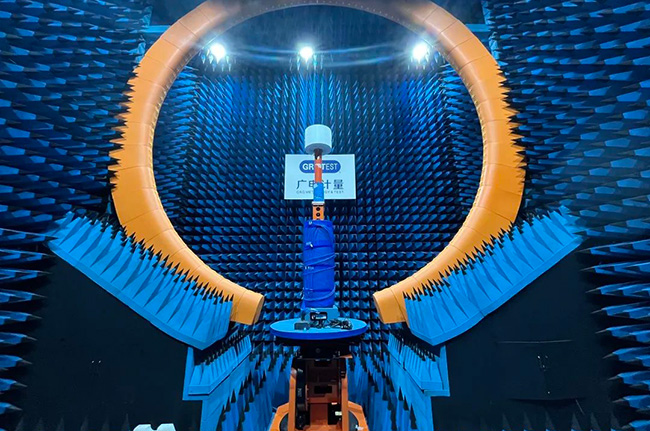

SISO & MIMO OTA 暗室
檢測能力
1、頻段覆蓋：400MHz～6000MHz涵蓋市面上絕大多數通信產品。
2、有源測試：LTE-TDD /LTE-FDD、5G NR FR1、LTE吞吐量、Wi-Fi（IEEE 802.11 a/b/g/n/ac/ax）、Bluetooth 2.0/2.1/4.0/4.1/4.2/5.0/BLE、WCDMA/TD-SCDMA/CDMA2000、5G NSA吞吐量、WiFi吞吐量、GSM/GPRS、WiFi波束成型測試、信道自適應測試等等
3、無源測試：2D/3D方向圖、方向性系數、增益、最小增益、極化增益、效率、效率百分比、波瓣寬度、副瓣、前后比、不圓度、軸比、駐波比、回波損耗、插入損耗、阻抗、隔離度等等
4、場景模擬測試：自由空間、人頭手、人手
適用標準
GB/T 9410-2008、YD/T 1484.6-2021、ANSI IEEE 149-2021、CTIA-Test-Plan-for-SISO-OTA-V3.9.4、3GPP TR 37.902、GB/T 1484.6-2020、YB/T 2869.1-2015等
業務范圍
1、無線終端、智能家具、物聯網通信產品等
2、典型產品：手機、手表、智能音箱、藍牙耳機、路由器、攝像頭等
系統屬性
1、暗室尺寸：5m*5m*5m(長*寬*高)
2、探頭數量：OTA:23+1，MIMO:32
3、測試頻率范圍：400MHz～6GHz
4、被測設備(DUT)尺寸：≤0.6m（參照設備對應頻率）
系統特點
1、快速測量：系統采用多探頭環狀對稱分布，水平方向旋轉180°即可對被測物進行完整的3D測量，測量速度遠遠高于其它探頭分布類型的測量系統
2、數據處理：配套分析軟件提供計算和展示功能，可以查看2D/3D方向圖；可以實時查看測量數據
3、功能強大：支持400MHz～6GHz頻段的2G、3G、4G、5G、Wi-Fi、GPS、BT、物聯網（NB-IoT等）等絕大多數制式的有源測試，支持同頻段的無源測試

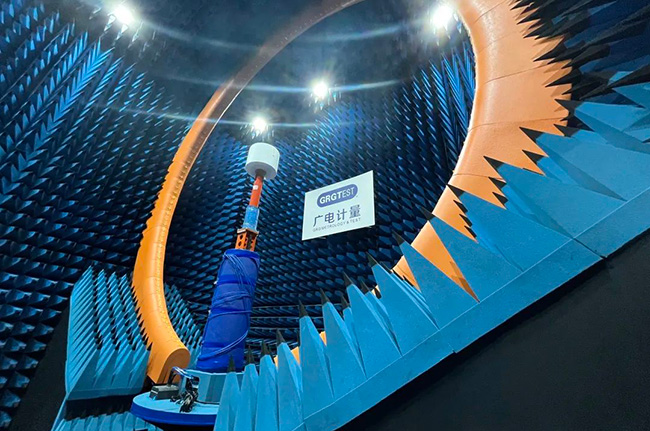

128球面近場暗室
無源測試項目
2D/3D方向圖、方向性系數、增益、最小增益、極化增益、效率、效率百分比、交叉極化比、交叉極化前后比、波瓣寬度、副瓣、第一下副瓣、第一下副瓣抑制、第一上瓣、第一上瓣抑制、上瓣抑制、旁瓣電平、最大電平、最小電平、下降電平、零深、下零深填充、前后比、不圓度、最大波束指向、扇區功率比、下傾角精度、波束偏移、軸比、相位中心等等
GB/T 9410-2008、YD∕T 2866-2015、BD 420003-2015等
1、基站天線、室內分布天線、吸頂天線、壁掛天線等
2、典型產品：單頻多端口天線、多頻多端口基站天線、5G基站天線等
1、暗室尺寸：7.5m*7.5m*7m (長*寬*高)
2、探頭數量：127+1
4、 被測設備(DUT)最大尺寸：≤2.7m（參照設備對應頻率）
2、數據處理：配套分析軟件提供計算和展示功能，可以查看無源方向圖等天線輻射性能參數
3、功能強大：支持400MHz～6GHz頻段的天線、支持大小口徑天線（最大支持DUT最大物理尺寸2.7m）無源測試
4、 系統升級后：經過軟、硬件升級，系統可進行有源、無源項目測試，也可升級衛星定位項目測試

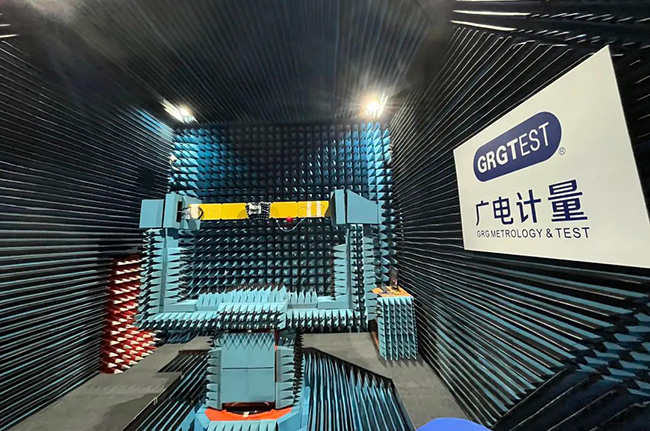

緊縮場暗室
2D/3D方向圖、方向性系數、增益、最小增益、極化增益、效率、交叉極化比、交叉極化前后比、波瓣寬度、副瓣、第一下副瓣、第一上瓣、旁瓣電平、最大電平、最小電平、前后比、最大波束指向、傾角精度、波束偏移等
GB/T 9410-2008、YD/T 2868-2020等
1、毫米波天線、雷達天線、衛星整星天線等
2、典型產品：5G毫米波基站天線、高頻喇叭天線等
1、暗室尺寸：13m*6m*5.7m(長*寬*高)
2、反射面尺寸：3.25m*2.70m
3、測試頻率范圍：1700MHz～43.5GHz
4、被測設備(DUT)最大尺寸：≤1.7m（參照設備對于頻率）
1、技術成熟：緊縮場是利用單反射鏡法，將球面波轉換為平面波，獲得接近于遠場的測試結果。暗室內四側壁的照射電平低，從而降低了對暗室的要求。暗室內在采用吸波處理后，使得緊縮場場內背景的雜散電平較低（-60～-70dBm），便于實現待測天線發射波瓣的測試
2、損耗?。菏铡l(fā)天線測試距離短，大大縮減了測試系統需要的空間環境
3、高帶寬高頻率：支持1700MHz～43.5GHz 頻段的大小口徑天線（最大支持DUT1.7m）有源、無源測試（升級后可支持到110GHz）
4、穩定性好：室內緊縮場受氣候環境影響小，改善了測試條件，直接測試，直接記錄結果，大大提高了測量效率
